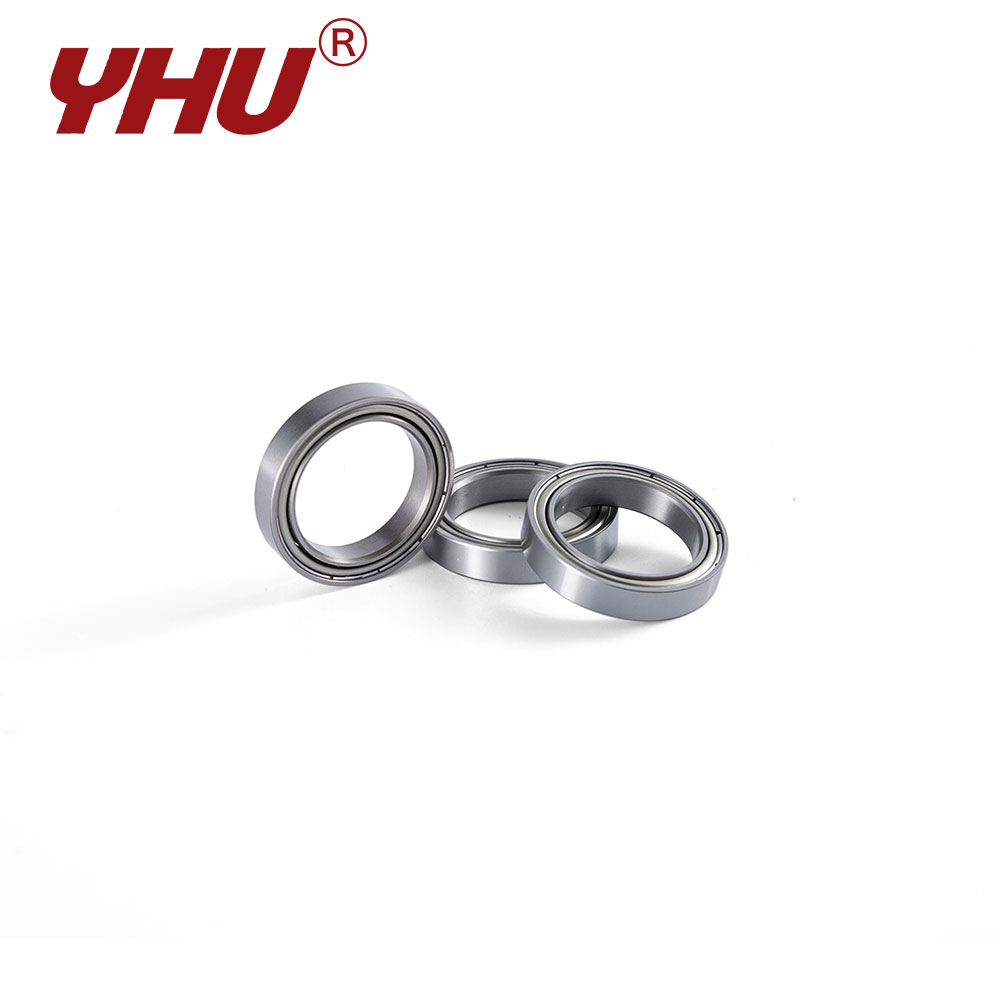

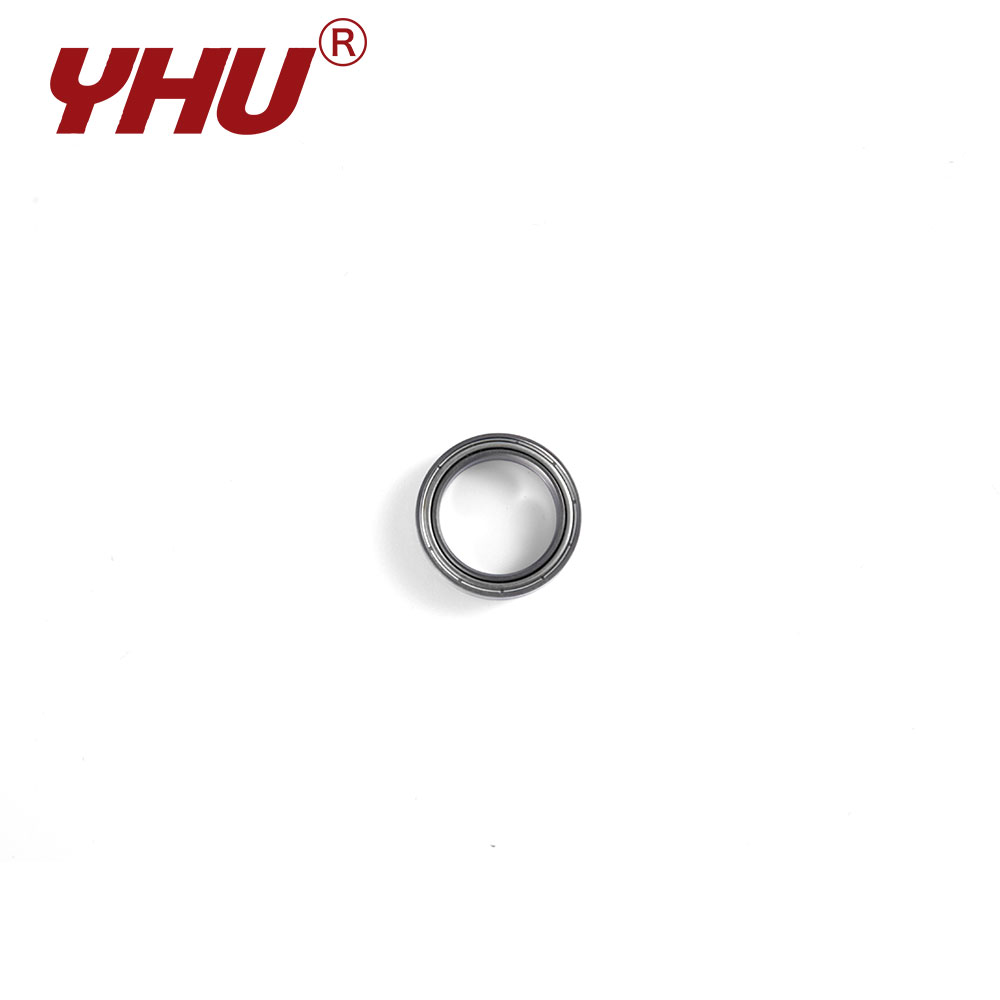

この製品シリーズは、限られたスペースと軽量構造の要件に対応するように特別に設計されています。高品質のベアリング鋼から作られ、精密機械加工プロセスを使用して製造されたこれらの製品は、非常に薄い断面内でも優れた動作性能を保証します。決定的な特徴は、内径と外径の差が最小限であることであり、構造のコンパクトさと半径方向のスペース節約が重要な機械アセンブリへの設置に最適です。
ベアリングの特徴
厳格な熱処理を施した高級ベアリング鋼の使用により、これらのベアリングは優れた硬度と耐摩耗性を備え、軽負荷条件下での耐用年数を効果的に延長します。さらに、設計上の特徴—より小さな転動体や軽量ケージなど—により、動作中の摩擦トルクが非常に低くなり、発熱を最小限に抑えながら高い回転速度をサポートできます。これらのベアリングは、小型モーター、医療機器、光学機器、ロボットジョイント、精密事務機器、電子スキャンシステムなど、サイズと重量に厳しい制約がある精密用途で広く利用されています。
技術仕様
| ベアリングリファレンス | 境界直径 | ベーシックダイナミック | 基本静的 | 速度の制限 | |||||||||
| フランジ | 開く | シールド | シール | d(mm) | D(mm) | Df(mm) | B/B1(mm) | Bf(mm) | rsmin(mm) | Cr(kN) | Cor(kN) | グリース | オイル |
| F | 6700 | ZZ | 2RS | 10 | 15 | 16。5 | 3/4 | 0。8 | 0。15 | 0。853 | 0。431 | 2。6 | 3 |
| F | 6701 | ZZ | 2RS | 12 | 18 | 19。5 | 4 | 0。8 | 0。2 | 0。921 | 0。529 | 2。2 | 2。5 |
| F | 6702 さん | ZZ | 2RS | 15 | 21 | 22。5 | 4 | 0。8 | 0。2 | 0。941 | 0。578 | 1。8 | 2。1 |
| F | 6703 さん | ZZ | 2RS | 17 | 23 | 24。5 | 4 | 0。8 | 0。2 | 1 | 0。657 | 1。7 | 1。9 |
| F | 6704 | ZZ | 2RS | 20 | 27 | 28。5 | 4 | 0。8 | 0。2 | 1。04 | 0。725 | 1。4 | 1。6 |
| F | 6705 さん | - | 2RS | 25 | 32 | 34 | 4 | 1 | 0。2 | 1。09 | 0。843 | 1。2 | 1。3 |
| F | 6706 | - | 2RS | 30 | 37 | 39 | 4 | 1 | 0。2 | 1。15 | 0。951 | 1 | 1。1 |
